Реализованный проект · Теплоэнергетика

Система водоподготовки для ТЭЦ производительностью 450 м³/ч

Комплексная многоступенчатая подготовка воды для теплоэнергетического объекта с применением механической фильтрации, ультрафильтрации, обратного осмоса, электродеионизации, реагентного умягчения, коррекционной обработки и термической деаэрации.

Параметры проекта

Отрасль Теплоэнергетика

Тип объекта ТЭЦ

Регион Республика Татарстан

Производительность 450 м³/ч

Технология Многоступенчатая водоподготовка

Назначение Теплоэнергетические нужды

О проекте

Водоподготовка как часть технологического контура ТЭЦ

В теплоэнергетике качество подготовленной воды непосредственно связано с эксплуатацией котельного, пароводяного, теплообменного и вспомогательного оборудования. Требования к воде здесь существенно отличаются от обычной хозяйственно-питьевой водоподготовки.

При нагреве и циркуляции воды соли жесткости, растворенные вещества, кислород и другие компоненты могут участвовать в процессах образования отложений и коррозии. Поэтому задача водоподготовительной установки заключается не просто в фильтрации исходной воды, а в последовательном доведении ее параметров до требований конкретного технологического контура.

Для объекта производительностью 450 м³/ч была предусмотрена комплексная схема, объединяющая предварительную очистку, мембранные технологии, глубокое обессоливание, коррекционную обработку и удаление растворенных газов.

Инженерная задача

Что должна обеспечивать система водоподготовки

При такой производительности важны не только показатели очищенной воды, но и стабильность технологического процесса, ресурс оборудования и возможность контролировать параметры на последовательных стадиях подготовки.

01 Удаление взвешенных загрязнений

Снижение нагрузки на последующие мембранные и технологические ступени системы.

02 Снижение солесодержания

Глубокое обессоливание воды перед ее дальнейшим использованием в теплоэнергетическом цикле.

03 Коррекция состава воды

Поддержание необходимых параметров на отдельных стадиях технологической схемы.

04 Удаление растворенных газов

Термическая деаэрация как часть подготовки воды для теплоэнергетического оборудования.

Технологическая схема

Какие технологии применены на объекте

Для получения требуемых параметров воды применяется последовательность взаимосвязанных технологических ступеней. Каждая из них выполняет собственную задачу и одновременно подготавливает воду к следующему этапу.

01 Механическая фильтрация

Предварительное удаление механических примесей и защита последующего оборудования.

02 Ультрафильтрация

Мембранная предварительная подготовка воды перед более глубокими ступенями очистки.

03 Обратный осмос

Основная ступень снижения содержания растворенных солей в воде.

04 Электродеионизация

Глубокая финишная деминерализация воды после мембранной ступени.

05 Реагентное умягчение

Коррекция жесткости воды в соответствии с принятой технологической схемой.

06 Коррекционная обработка

Дозирование реагентов для поддержания необходимых параметров водно-химического режима.

07 Термическая деаэрация

Удаление растворенных газов перед использованием подготовленной воды в теплоэнергетическом цикле.

От исходной воды до глубокой деминерализации

Как построена технологическая цепочка водоподготовки

При подготовке воды для теплоэнергетического объекта отдельные технологии работают не изолированно. Каждая предыдущая ступень формирует необходимые условия для стабильной работы следующего оборудования.

В данном проекте используется сочетание предварительной фильтрации, мембранной очистки, глубокой деминерализации, коррекционной обработки и термической деаэрации.

ЭТАП 01 Исходная вода

Вода поступает в систему подготовки с исходными физико-химическими показателями.

ЭТАП 02 Механическая очистка

Удаление механических примесей и защита последующих технологических ступеней.

ЭТАП 03 Ультрафильтрация

Мембранная предварительная очистка перед системой обратного осмоса.

ЭТАП 04 Обратный осмос

Основное снижение содержания растворенных солей перед глубокой доочисткой.

ЭТАП 05 Электродеионизация

Финишная ступень глубокой деминерализации предварительно обессоленной воды.

ЭТАП 06 Коррекционная обработка

Поддержание необходимых параметров воды в соответствии с технологическим режимом.

ЭТАП 07 Термическая деаэрация

Снижение содержания растворенных газов перед дальнейшим использованием воды.

Мембранный контур

Почему применены ультрафильтрация, обратный осмос и EDI

Эти три технологии выполняют разные задачи. Ультрафильтрация обеспечивает подготовку воды к обратноосмотической ступени, обратный осмос принимает на себя основную нагрузку по снижению солесодержания, а электродеионизация используется для последующей глубокой деминерализации.

01 · ПРЕДОЧИСТКА

Ультрафильтрация

Ультрафильтрационная ступень снижает содержание взвешенных и коллоидных загрязнений и формирует более стабильные условия для работы обратноосмотических мембран.

Для промышленной установки высокой производительности качество предварительной подготовки особенно важно, поскольку оно влияет на загрязнение мембран, периодичность химических моек и эксплуатацию последующих ступеней.

Задача ступени Подготовить воду к обратному осмосу

02 · ОБЕССОЛИВАНИЕ

Обратный осмос

Обратноосмотическая установка является основной мембранной ступенью обессоливания и обеспечивает существенное снижение содержания растворенных солей в исходном потоке.

Полученный пермеат становится исходной водой для следующей ступени глубокой деминерализации. Таким образом нагрузка между технологическими этапами распределяется последовательно.

Задача ступени Основное снижение солесодержания

03 · ГЛУБОКАЯ ДООЧИСТКА

Электродеионизация

Электродеионизация работает уже с предварительно обессоленной водой после обратного осмоса и предназначена для более глубокого удаления остаточных ионных примесей.

Сочетание RO и EDI позволяет разделить основную и финишную стадии деминерализации и получать глубоко обессоленную воду для технологических потребителей с повышенными требованиями.

Задача ступени Глубокая финишная деминерализация

Инженерная логика

Почему нельзя заменить всю систему одной ступенью очистки

Чем выше требования к подготовленной воде, тем важнее последовательная работа отдельных технологических ступеней. Мембранное оборудование глубокой очистки не должно принимать на себя загрязнения, которые рациональнее удалить на стадии предварительной водоподготовки.

Поэтому механическая очистка и ультрафильтрация защищают последующий мембранный контур, обратный осмос выполняет основную работу по обессоливанию, а EDI доводит предварительно подготовленную воду до более глубокого уровня деминерализации.

После этого вода проходит необходимые стадии коррекционной обработки и подготовки к использованию в теплоэнергетическом цикле.

Ключевой принцип проекта Каждая ступень должна решать свою технологическую задачу, а не компенсировать недостаточную работу предыдущего оборудования.

Финишная подготовка

Термическая деаэрация воды

Для теплоэнергетического оборудования важно контролировать не только минеральный состав воды, но и содержание растворенных газов. В технологическую схему объекта включена термическая деаэрация.

В процессе деаэрации вода нагревается, что создает условия для удаления растворенных газов из водного потока. Эта стадия является частью комплексной подготовки воды перед ее использованием в теплоэнергетическом цикле.

В результате технологическая схема решает несколько задач

Предварительная очистка Снижение нагрузки на мембранное оборудование

Обессоливание Снижение содержания растворенных солей

Деминерализация Глубокая финишная очистка после обратного осмоса

Коррекция параметров Поддержание требуемого водно-химического режима

Удаление растворенных газов Термическая деаэрация подготовленной воды

450 м³/ч производительность системы водоподготовки

Производительность 450 м³/ч выводит проект в категорию крупных промышленных систем, где технологическая схема должна оцениваться не только по способности получить требуемое качество воды.

При проектировании такого объекта существенное значение имеют гидравлические режимы, согласованная производительность отдельных ступеней, резервирование, автоматизация, режимы промывки и регенерации, эксплуатационные расходы и возможность обслуживания оборудования без нарушения работы всего комплекса.

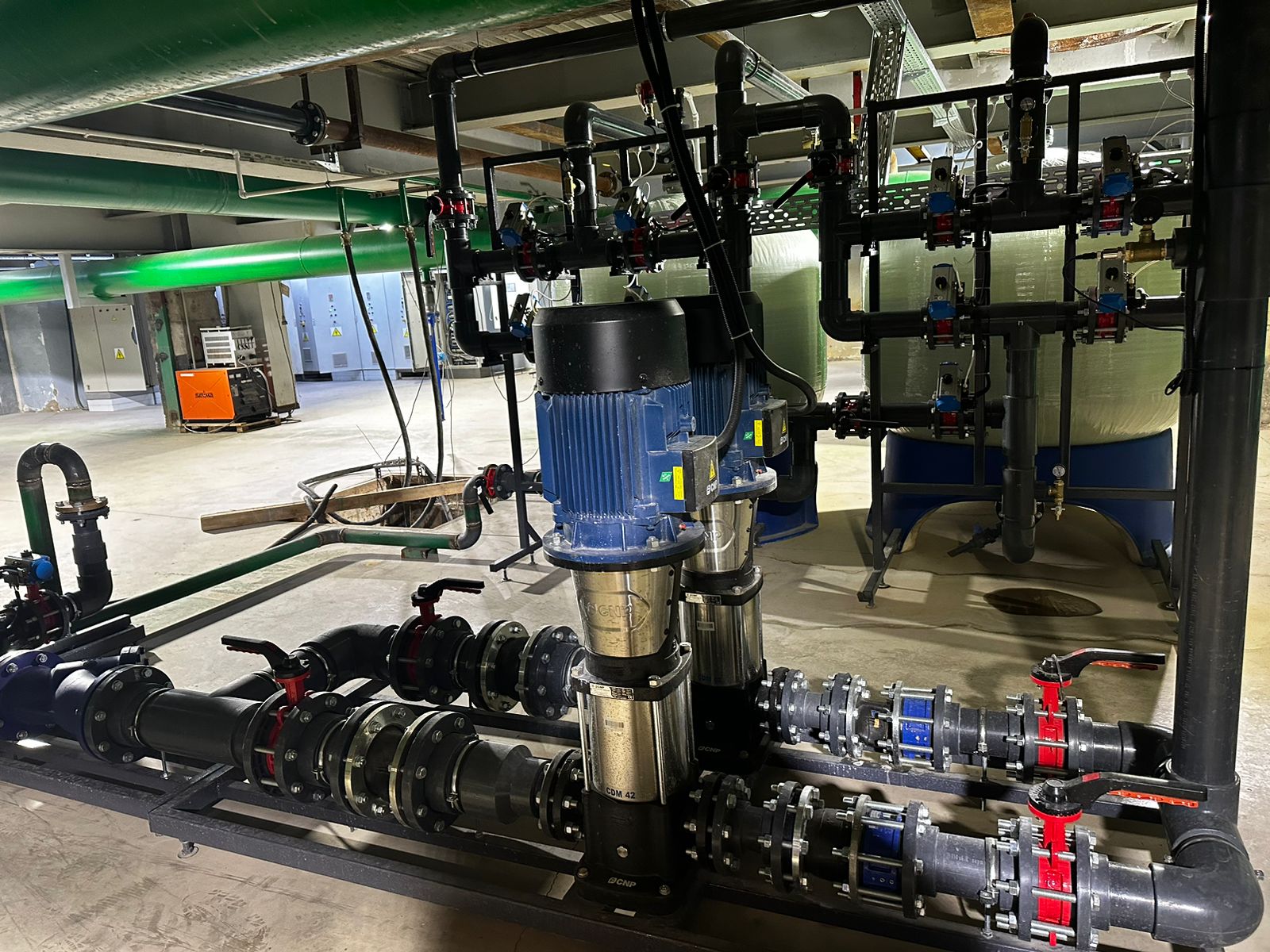

Промышленная система водоподготовки для ТЭЦ производительностью 450 м³/ч — Оборудование промышленной системы водоподготовки теплоэнергетического объекта **Производительность - 450 м³/ч**

Результат проекта

Комплексная подготовка воды для теплоэнергетического цикла

В результате на объекте сформирована многоступенчатая технологическая система производительностью 450 м³/ч, в которой предварительная очистка, мембранное обессоливание, глубокая деминерализация и финишная обработка воды объединены в единый технологический процесс.

Такая архитектура позволяет распределить задачи между отдельными ступенями и обеспечить последовательную подготовку воды в соответствии с требованиями теплоэнергетического оборудования.

01 450 м³/ч

Производительность промышленной системы водоподготовки объекта.

02 Многоступенчатая предочистка

Механическая фильтрация и ультрафильтрация снижают нагрузку на мембранное оборудование.

03 RO + EDI

Обратный осмос и электродеионизация обеспечивают последовательное обессоливание и глубокую деминерализацию воды.

04 Финишная подготовка

Коррекционная обработка и термическая деаэрация включены в общий технологический контур.

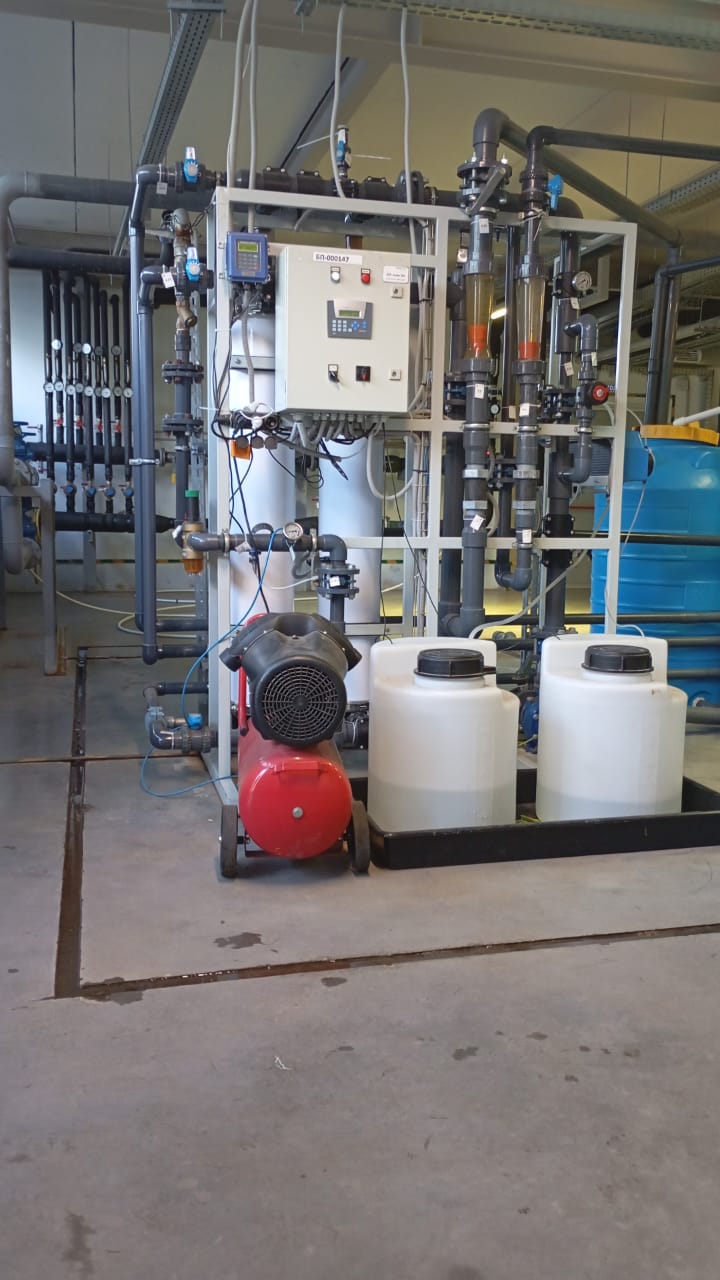

Оборудование водоподготовительной установки для теплоэнергетики

Промышленная водоподготовка Оборудование технологической системы ТЭЦ

Эксплуатационная логика

Система должна быть рассчитана не только на качество воды

Для ВПУ производительностью 450 м³/ч получение требуемых показателей воды является только одной частью инженерной задачи. Все технологические ступени должны работать согласованно при расчетной нагрузке.

При проектировании промышленной водоподготовки необходимо учитывать рабочие и пиковые расходы, режимы промывки, потребность отдельных ступеней в исходной воде, производительность мембранных блоков и взаимодействие оборудования внутри общей технологической схемы.

Отдельное значение имеют автоматизация и контроль параметров. Для крупного теплоэнергетического объекта оператор должен получать информацию о состоянии критических участков системы и своевременно реагировать на отклонения технологического режима.

Согласование производительности Расчет взаимной производительности последовательных ступеней ВПУ

Режимы промывки Учет служебных расходов и периодических режимов оборудования

Контроль параметров Отслеживание состояния ключевых технологических процессов

Обслуживаемость Доступ к оборудованию для диагностики и регламентных операций

Компетенции ТАТГЛАВПРОГРЕСС

Промышленная водоподготовка как единая инженерная система

Для крупных энергетических объектов недостаточно подобрать отдельные фильтры или мембранную установку. Необходимо связать оборудование в единую технологическую схему, рассчитать режимы работы и обеспечить возможность дальнейшей эксплуатации системы.

01 Анализ исходных данных

Состав воды, производительность, требования потребителей и режим работы объекта.

02 Проектирование технологии

Расчет последовательности очистки и параметров отдельных технологических ступеней.

03 Комплектация и запуск

Поставка оборудования, монтаж, пусконаладочные работы и настройка технологических режимов.

04 Техническое сопровождение

Диагностика, регламентные работы, обслуживание и сопровождение оборудования после запуска.

Теплоэнергетика

Решения для энергетических и теплогенерирующих объектов

ТАТГЛАВПРОГРЕСС проектирует системы промышленной водоподготовки для объектов, где вода используется в котельных, пароводяных и теплообменных контурах, системах охлаждения и других технологических процессах.

Конкретная схема определяется исходным качеством воды, требованиями оборудования, производительностью и принятым на предприятии водно-химическим режимом.

Промышленный обратный осмос Ультрафильтрация воды Деминерализация воды Реализованные проекты

Вопросы и ответы

Водоподготовка для ТЭЦ

Состав водоподготовительной установки всегда определяется требованиями конкретного теплоэнергетического объекта.

Зачем нужна водоподготовка на ТЭЦ?

Подготовка воды необходима для получения параметров, соответствующих требованиям технологического оборудования и принятого водно-химического режима. Контролируются жесткость, солесодержание, растворенные примеси, газы и другие показатели, значимые для конкретного контура.

Для чего на ТЭЦ применяется обратный осмос?

Обратный осмос используется для существенного снижения содержания растворенных солей. В многоступенчатой схеме пермеат обратного осмоса может дополнительно направляться на глубокую деминерализацию.

Зачем перед обратным осмосом нужна ультрафильтрация?

Ультрафильтрация снижает содержание взвешенных и коллоидных загрязнений и позволяет сформировать более стабильные условия для эксплуатации обратноосмотических мембран.

Чем электродеионизация отличается от обратного осмоса?

Обратный осмос выполняет основную работу по снижению солесодержания, тогда как электродеионизация применяется после предварительного обессоливания для более глубокой финишной деминерализации воды.

Для чего применяется деаэрация воды?

Деаэрация предназначена для снижения содержания растворенных газов в воде. Необходимость и параметры этой стадии определяются требованиями конкретного теплоэнергетического контура.

Как рассчитывается производительность ВПУ для ТЭЦ?

При расчете учитываются потребление подготовленной воды, режим работы объекта, пиковые нагрузки, собственные нужды оборудования, промывки и регенерации, необходимые запасы воды и требования к резервированию.

Можно ли модернизировать существующую систему водоподготовки?

Возможность модернизации определяется после обследования действующей ВПУ. Оцениваются состояние оборудования, производительность, технологическая схема, автоматика и соответствие фактических параметров текущим требованиям предприятия.
