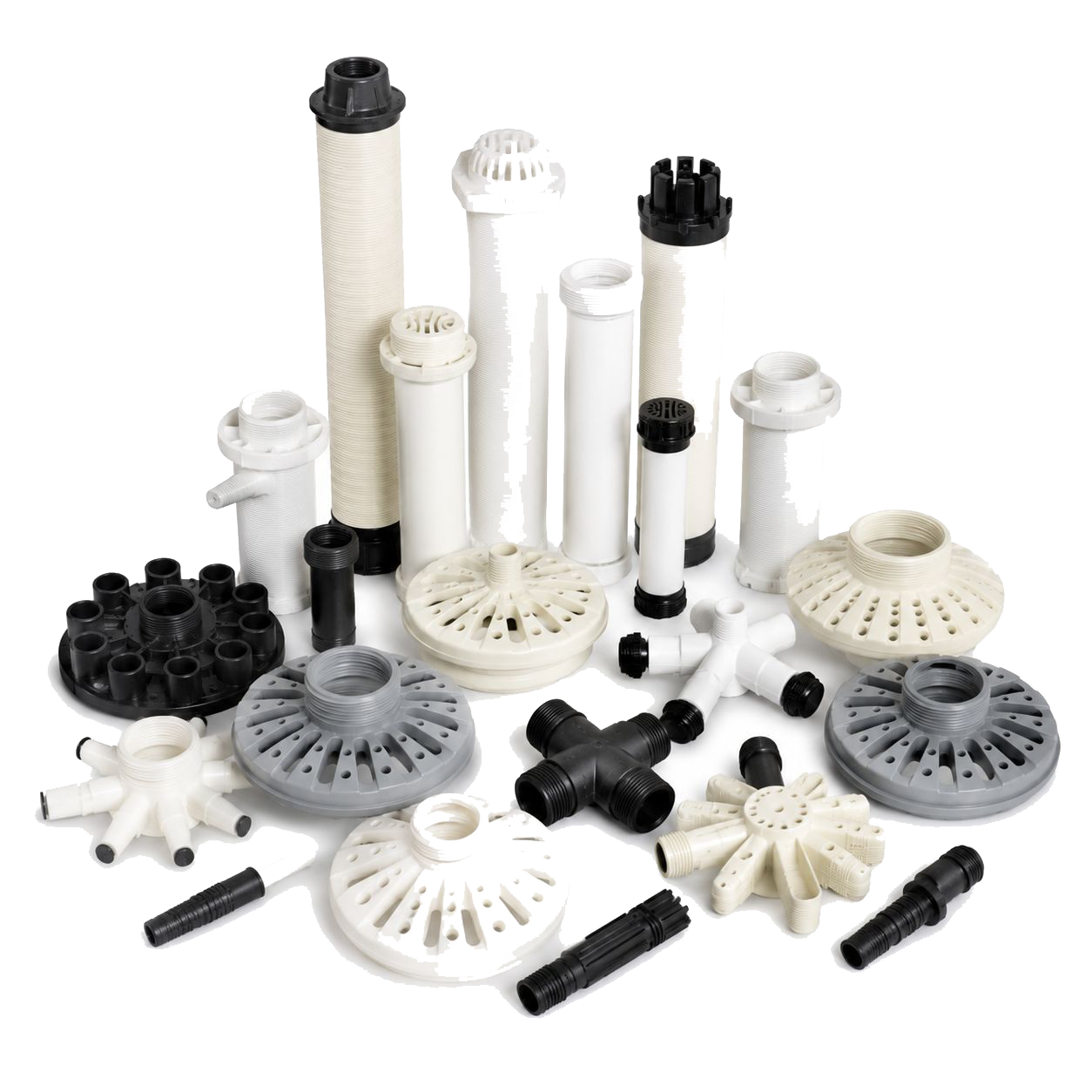

Дистрибьюторы для фильтров водоподготовки
Верхние и нижние дистрибьюторы, водоподъемные трубы и элементы дренажно-распределительных систем для напорных загрузочных фильтров. Подбор комплектующих выполняется с учетом типоразмера корпуса, управляющего клапана, фильтрующей загрузки и расчетной производительности установки.
Что такое дистрибьютор для фильтра
Дистрибьютор - это элемент дренажно-распределительной системы загрузочного фильтра. Он распределяет поток воды по площади корпуса и одновременно отделяет фильтрующую загрузку от водосборной системы.
В конструкции напорного фильтра обычно используются верхний и нижний распределительные элементы. Нижний дистрибьютор собирает очищенную воду либо распределяет поток при обратной промывке, а верхний помогает формировать равномерное движение воды через слой фильтрующего материала.
Между управляющим клапаном и нижним распределителем устанавливается водоподъемная труба. Вместе эти элементы образуют систему, от которой напрямую зависит гидравлика фильтра, качество промывки загрузки и стабильность работы оборудования.
Где применяются дистрибьюторы
- Фильтры умягчения воды
- Системы обезжелезивания
- Угольные и сорбционные фильтры
- Осветлительные загрузочные фильтры
- Фильтры удаления марганца
- Многокомпонентные загрузочные системы
- Промышленные станции водоподготовки
Как работает дренажно-распределительная система
Дистрибьюторы работают не как самостоятельный фильтрующий элемент, а как часть гидравлической системы корпуса. Их задача - обеспечить правильное прохождение воды через весь объем загрузки как во время фильтрации, так и во время обратной промывки.
Равномерная подача воды
Поток распределяется по площади фильтрующего слоя, благодаря чему вода проходит через загрузку более равномерно и эффективно используется ее рабочий объем.
Удержание загрузки
Щелевые элементы дистрибьютора пропускают воду, но препятствуют попаданию гранул фильтрующего материала в водоподъемную трубу, клапан и выходной трубопровод.
Обратная промывка
При переключении клапана поток направляется в обратную сторону. Нижний распределительный узел обеспечивает подачу воды снизу вверх и разрыхление слоя загрузки по всей площади корпуса.
Стабильная гидравлика
Правильно подобранная ДРС снижает риск образования каналов внутри загрузки, локальных зон повышенной скорости потока и неравномерного использования фильтрующего материала.
Совместимость с корпусом
Размер распределителя, диаметр водоподъемной трубы и конструкция подключения должны соответствовать типоразмеру корпуса и управляющего клапана.
Работа с разными загрузками
Конструкция системы подбирается с учетом фракции фильтрующего материала, его плотности, высоты слоя и требуемой интенсивности обратной промывки.
Обслуживание и замена дистрибьюторов
Дистрибьюторы не относятся к расходным материалам с фиксированным межсервисным интервалом. При нормальной эксплуатации они могут работать длительное время, а необходимость замены определяется фактическим состоянием элемента.
Повреждение щелей
Трещины, сколы и деформация распределительного элемента могут привести к попаданию загрузки в водоподъемную систему.
Вынос загрузки
Появление гранул фильтрующего материала после фильтра является одним из признаков необходимости проверки нижнего дистрибьютора и соединений ДРС.
Засорение
Отложения железа, механических примесей или продуктов разрушения загрузки могут уменьшить пропускную способность щелевых элементов.
Замена при ремонте
Состояние ДРС рекомендуется проверять при замене фильтрующей загрузки, ремонте клапана или полной разборке корпуса фильтра.
