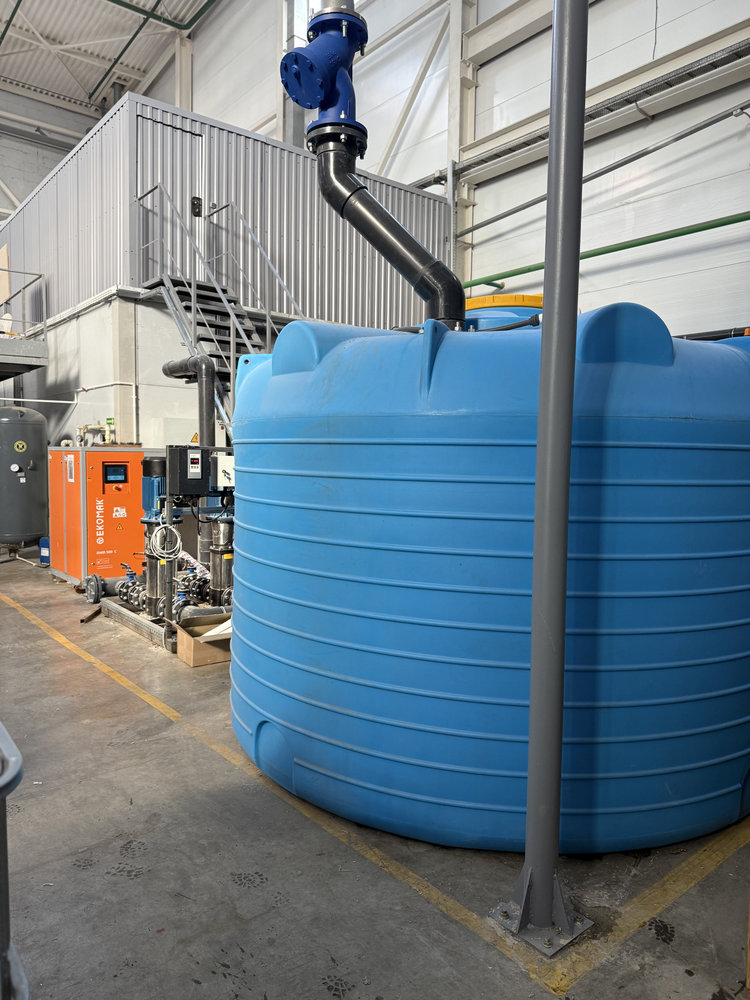

Техническое перевооружение водоподготовки Усадского спиртзавода
Комплекс водоподготовки филиала АО «Татспиртпром» «Усадский Спиртзавод» обеспечивает подготовку воды для котлов, градирни, гидроселекции БРУ, производственных и хозяйственно-питьевых нужд. Общая производительность системы — 187 м³/ч.
Перевооружение водоподготовки действующего предприятия
Усадский спиртзавод — действующее производственное предприятие, где подготовленная вода одновременно требуется для нескольких технологических и вспомогательных процессов.
Перед специалистами ТатГлавПрогресс стояла задача выполнить техническое перевооружение действующей водоподготовки и интегрировать новое оборудование в существующие коммуникации и систему управления предприятия.
Для разных участков требуются разные режимы подготовки воды. В исходных данных проекта общая жесткость составляла 10,8 и 7,8 мг-экв/л для двух линий, а содержание общего железа в воде первой линии — 0,6 мг/л.
При проектировании также учитывалась эксплуатация оборудования: отдельные единицы должны быть доступны для обслуживания, ремонта или демонтажа без необходимости останавливать всю систему водоподготовки.
Ключевая особенность: проект выполнялся не для одного отдельного потребителя. Водоподготовка обеспечивает несколько участков предприятия, которым требуется вода с различной степенью подготовки.
Пять направлений водопотребления
Комплекс водоподготовки работает сразу на несколько потребителей. Общая производительность распределяется между подпиткой градирни и котлов, гидроселекцией брагоректификационной установки, хозяйственно-питьевыми и производственными нуждами.
64 + 40 + 9 + 14 + 60 = 187 м³/ч. За одной цифрой общей производительности находятся разные потребители и разные требования к подготовленной воде. Поэтому комплекс разделен на технологические линии и отдельные ступени обработки.
Две линии водоподготовки для разных задач предприятия
Существующий комплекс построен не как единая последовательность фильтров для всех потребителей. Водоподготовка разделена на две технологические линии с дальнейшим распределением воды в зависимости от требований конкретного участка.
Вода для градирни и котлов
Первая линия обеспечивает подготовку воды для подпитки градирни и котельного оборудования. В составе схемы предусмотрены предварительная очистка, аэрация, обезжелезивание и ступени умягчения.
После первой ступени умягчения часть подготовленной воды направляется на подпитку градирни. Для воды, предназначенной для котлов, технологическая обработка продолжается.
Подпитка котлов — 40 м³/ч
БРУ, хозяйственно-питьевые и производственные нужды
Вторая линия объединяет подготовку воды для трех групп потребителей. После предварительных ступеней потоки распределяются по дальнейшим направлениям обработки.
Для гидроселекции БРУ предусмотрено обратноосмотическое обессоливание с накоплением пермеата и насосной подачей.
Для других потребителей технологическая схема включает УФ-обеззараживание, умягчение, адсорбцию, резервуары чистой воды, насосную подачу и узел рециркуляции с CIP-мойкой.
Хозяйственно-питьевые нужды — 14 м³/ч
Производственные нужды — 60 м³/ч
Важно: техническое перевооружение выполнялось внутри уже существующего комплекса водоподготовки. Поэтому далее отдельно покажем, какие узлы были поставлены и обновлены ТатГлавПрогресс в рамках проекта и как новое оборудование интегрировали в действующую систему предприятия.
От поставки оборудования до запуска системы
Работы выполнялись на действующем предприятии и охватывали не только поставку отдельных установок. Новое оборудование необходимо было встроить в существующую систему водоподготовки, трубопроводные коммуникации и действующую систему управления.
Специалисты ТатГлавПрогресс выполнили комплекс работ по монтажу, интеграции и пусконаладке оборудования.
Промышленное обезжелезивание воды
Для снижения содержания железа в составе водоподготовки предусмотрена ступень напорной фильтрации. По исходным данным содержание общего железа в воде первой линии составляло 0,6 мг/л.
TGP BRS 6386 или аналоги в составе промышленной ступени обезжелезивания.
Напорная фильтрация в составе общей технологической схемы
Ступень обезжелезивания работает не изолированно, а является частью комплекса подготовки воды предприятия. В технологической схеме ей предшествуют грубая очистка и напорная аэрация.
В проектную комплектацию фильтров входят фильтрующая загрузка, дренажно-распределительные системы и арматура с пневматическими приводами.
После обезжелезивания вода продолжает движение по технологической схеме в зависимости от того, для какого потребителя она предназначена.

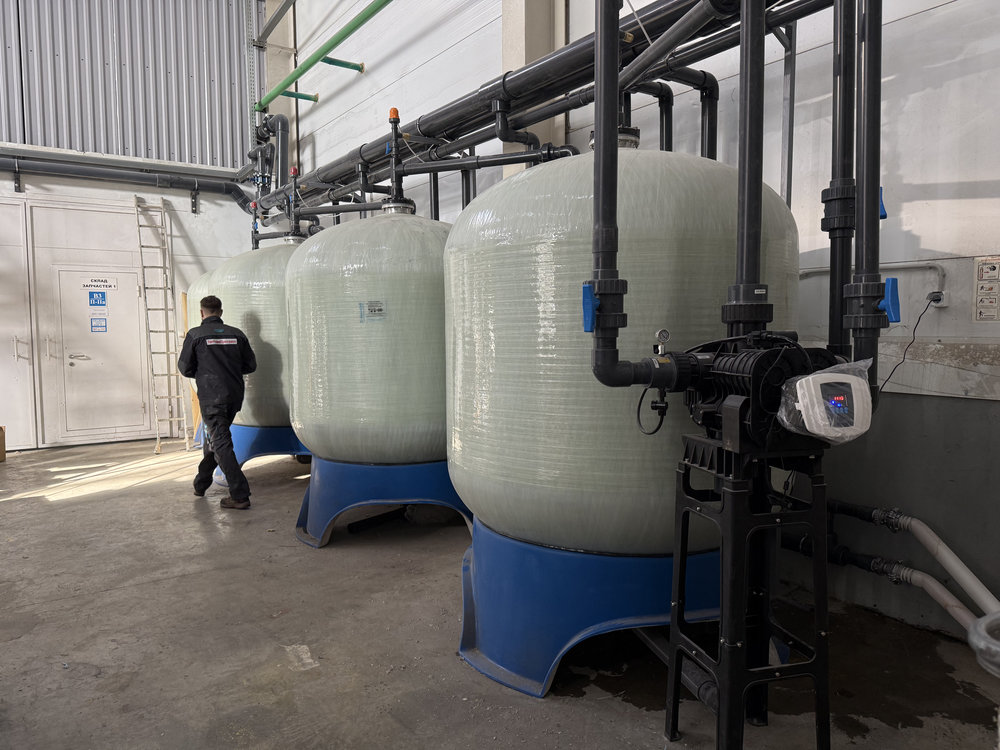

Промышленное умягчение воды
Еще одной ключевой задачей технического перевооружения стало умягчение воды. В исходных данных проекта общая жесткость для двух линий составляла 10,8 и 7,8 мг-экв/л.
TGP SFS 4872 или аналоги с ионообменной загрузкой для промышленного умягчения воды.
Ионообменная технология
Умягчение построено на ионообменной технологии. В проектную комплектацию входят фильтры, ионообменная смола, управляющие клапаны и солевые баки.
Подача солевого раствора связана с существующей системой предприятия. Это позволяет интегрировать новое оборудование в действующую инфраструктуру, а не создавать изолированный технологический участок.
В общей схеме водоподготовки используются разные ступени умягчения в зависимости от направления подготовленной воды. В частности, для линии подпитки котлов предусмотрена дополнительная ступень обработки после отбора воды на подпитку градирни.
Автоматизация и интеграция в действующую инфраструктуру
Новые установки интегрированы в существующую систему управления водоподготовкой предприятия. Для контроля и настройки предусмотрено дополнительное рабочее место оператора с сенсорной панелью.
Основные процессы автоматизированы, при этом персонал сохраняет возможность управления технологическими режимами и выполнения необходимых регламентных операций.
Обслуживание отдельных узлов без остановки всей системы
Одним из требований проекта была ремонтопригодность комплекса. Схема обвязки предусматривает возможность обслуживания, ремонта или демонтажа отдельных единиц оборудования без необходимости полностью останавливать водоподготовку.
Для действующего производственного предприятия это позволяет выполнять необходимые технические работы с учетом требований непрерывной эксплуатации комплекса.
Оборудование интегрировано в действующую водоподготовку завода
После монтажа специалисты ТатГлавПрогресс выполнили пусконаладочные работы. Новые установки включены в действующую технологическую схему и систему управления водоподготовкой предприятия.
Документация для дальнейшей эксплуатации
После завершения работ заказчику передан комплект документации, необходимый технической службе для эксплуатации и обслуживания модернизированной системы.
Гарантия на выполненные работы — 24 месяца с даты подписания акта. Гарантийные условия на оборудование определяются договором с учетом гарантий завода-изготовителя.
