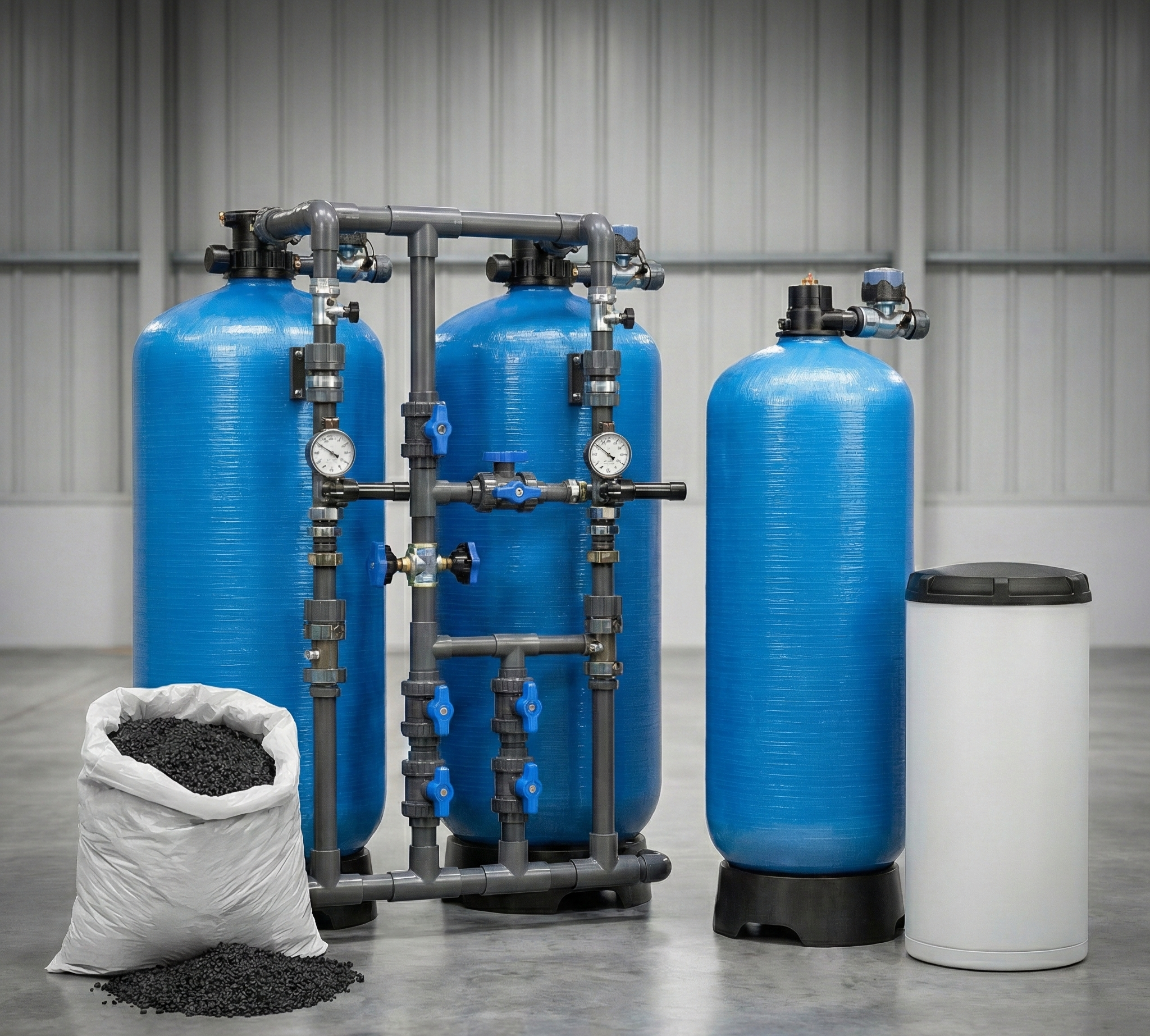

Промышленный угольный фильтр 0,75–1 м³/ч TGP ACS

Описание

Описание системы

Промышленные угольные колонны серии TGP ACS — это эффективное решение для сорбционной очистки воды в B2B сегменте. В отличие от бытовых фильтров, серия ACS рассчитана на непрерывную эксплуатацию и высокие пиковые нагрузки, характерные для технологических процессов.

Основной рабочий механизм — адсорбция примесей в порах активированного угля и каталитическое разложение свободного хлора. Использование моделей этой группы (с диаметром баллона 10 дюймов) позволяет оптимизировать габариты системы при сохранении требуемой площади фильтрации для потоков до 1000 литров в час.

Целевое назначение и задачи TGP ACS

• Защита обратноосмотических мембран: Удаление свободного хлора, который необратимо разрушает селективный слой мембранных элементов.
• Снижение перманганатной окисляемости: Удаление гуминовых и фульвокислот, негативно влияющих на качество продукции и работу ионообменных смол.
• Удаление хлорорганики: Эффективная задержка тригалометанов и других побочных продуктов хлорирования.
• Улучшение органолептических показателей: Полное устранение посторонних запахов, привкусов и цветности воды.

Сферы применения

1. Пищевые производства: Подготовка воды для приготовления напитков, соков и восстановления концентратов.
2. Линии розлива: Финишная очистка перед розливом в тару.
3. Химическая промышленность: Подготовка обессоленной воды для реакторов и систем охлаждения.
4. Малая энергетика: Подпитка паровых и водогрейных котлов (защита от коррозии, вызванной хлоридами).
5. HoReCa и прачечные: Защита дорогостоящего оборудования от агрессивного воздействия хлорированной муниципальной воды.

Принцип работы и технологические особенности

Загрязненная вода поступает в верхнюю часть фильтра через управляющий клапан и проходит сверху вниз через слой активированного угля. В процессе контакта происходит связывание молекул органических веществ в мезо- и микропорах сорбента. При дехлорировании протекает химическая реакция восстановления свободного хлора до безвредных хлоридов на поверхности угольных зерен.

Регенерация системы

Для восстановления фильтрующей способности и предотвращения слеживания загрузки требуется периодическая обратная промывка (Backwash). Поток воды подается снизу вверх, расширяя слой угля и вымывая задержанные взвешенные частицы в дренаж. Частота промывок настраивается на автоматическом блоке управления по таймеру или по объему пропущенной воды.

Технические характеристики моделей группы (0,75–1 м³/ч)

В данную логическую группу входят модели на базе корпусов 1042 и 1054. Подбор конкретного типоразмера зависит от требуемого времени контакта фаз и исходного качества воды.

Характеристика / Модель	TGP ACS 1042	TGP ACS 1054
Производительность ном. (дехлорирование), м³/ч	0,75	1,0
Объем фильтрующей среды, л	40	50
Объем корпуса (баллона), л	50	61
Площадь фильтрации, м²	0,05	0,05
Присоединительные размеры (вход/выход)	1″	1″
Рабочее давление, бар	2,5 – 6,0	2,5 – 6,0
Расход воды на промывку, м³/ч	1,2	1,5

Состав комплектации

• Напорный корпус: Стеклопластик (FRP), устойчивый к коррозии и химическому воздействию.
• Управляющий клапан: Автоматический (по расходу или времени) от ведущих производителей (Runxin, Clack или аналоги).
• Дренажно-распределительная система: Лучевой или колпачковый дистрибьютор, исключающий вынос загрузки.
• Фильтрующая среда: Активированный битуминозный или кокосовый уголь с высоким йодным индексом (подбирается индивидуально).
• Поддерживающий слой: Кварцевый гравий для равномерного распределения потока.

Преимущества для промышленного сектора

• Надежность: Отсутствие сложных электронных компонентов, подверженных частым поломкам в условиях производства.
• Минимальные эксплуатационные расходы: Уголь требует замены в среднем 1 раз в год (зависит от нагрузки), не требует постоянных реагентов для регенерации.
• Эффективность защиты ОО: Использование TGP ACS 1042/1054 снижает риск преждевременной замены мембран обратного осмоса на 70-80%.
• Компактность: Малая занимаемая площадь позволяет интегрировать фильтры в существующие модульные системы водоподготовки.

Рекомендации по подбору и эксплуатации

Для обеспечения заявленной эффективности дехлорирования важно соблюдать линейную скорость фильтрации не выше 15 м/ч. При высоком содержании органических веществ (ПО > 5 мгО2/л) рекомендуется расчет исходя из скорости 5-7 м/ч, что может потребовать перехода на следующую типоразмерную группу фильтров TGP ACS.

Важно: Для корректной работы системы давление в магистрали во время промывки не должно опускаться ниже 2,5 бар, а пропускная способность дренажной линии должна соответствовать потоку обратной промывки (до 1,5 м³/ч).
