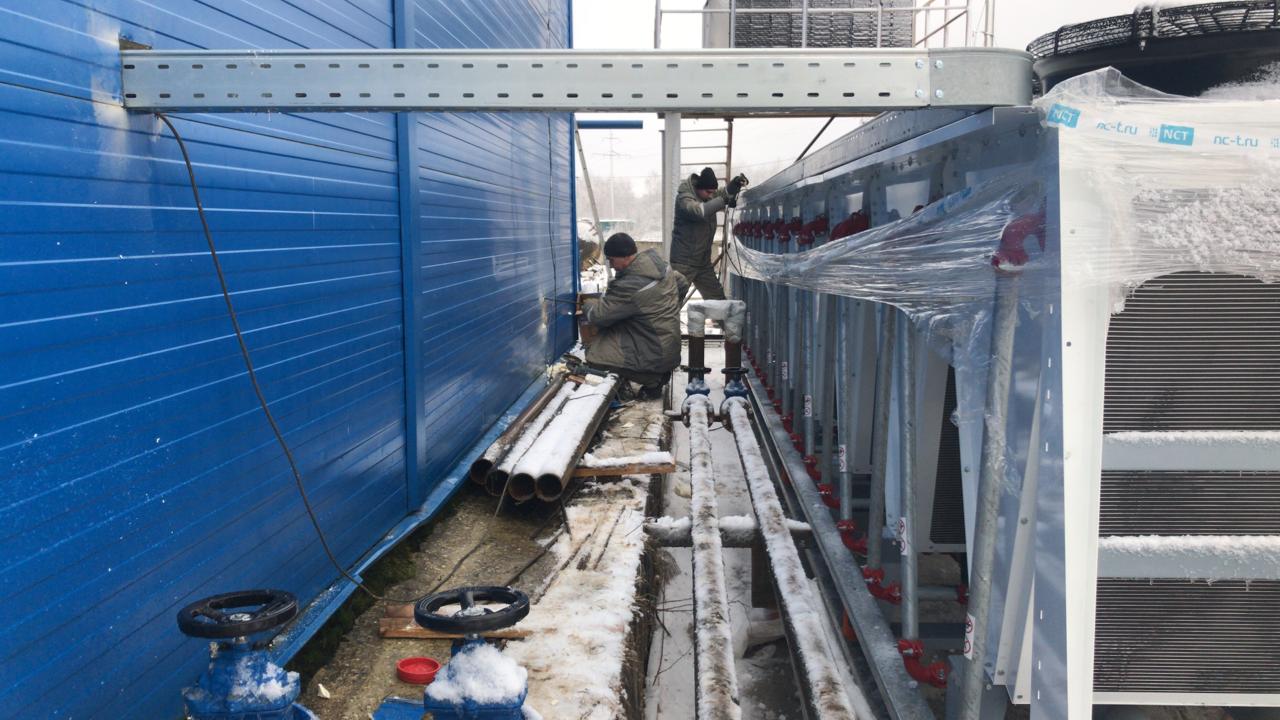

Промышленная система водоподготовки редко перестает выполнять свою функцию внезапно. Обычно проблемы накапливаются постепенно: увеличивается расход соли и реагентов, мембраны приходится обслуживать или менять чаще, появляются перепады давления, качество подготовленной воды становится нестабильным, а персоналу все чаще приходится вмешиваться в работу оборудования вручную.
При этом сама установка может продолжать работать, поэтому реконструкцию откладывают. Но фактически предприятие постепенно становится зависимым от аварийных ремонтов, ручных корректировок и опыта отдельных операторов. Для непрерывного производства такая эксплуатация создает дополнительный технологический риск.
Модернизация водоподготовки без остановки производства позволяет обновлять оборудование и технологическую схему поэтапно. Для этого заранее обследуют действующую ВПУ, определяют критические потребители, разрабатывают временную или резервную схему, готовят новую линию и только после проверки выполняют переключение.
Главная задача модернизации действующего предприятия - не просто заменить старое оборудование новым, а сохранить подачу воды требуемого качества на тех этапах реконструкции, когда отдельные узлы существующей системы необходимо отключать, перестраивать или заменять.
Когда модернизация водоподготовки уже необходима
Реконструкцию ВПУ не обязательно начинать только после серьезной аварии. Чем раньше обнаружены системные проблемы, тем больше возможностей провести работы в плановом режиме и подготовить безопасный сценарий переключения.
Поводом для технического обследования может стать снижение производительности, нестабильное качество воды, увеличение эксплуатационных расходов, износ оборудования или изменение требований самого производства.
Отдельная ситуация - расширение предприятия. Существующая ВПУ может оставаться технически исправной, но уже не обеспечивать расход воды, необходимый для новой линии, увеличения сменности или роста выпуска продукции.
Основные признаки, что действующую ВПУ необходимо обследовать
- недостаточная производительность при текущей или увеличившейся нагрузке на производство;
- нестабильное качество очищенной воды или периодический выход показателей за требуемые значения;
- рост расхода соли, реагентов, воды, электроэнергии или других эксплуатационных ресурсов;
- частые промывки, загрязнение или сокращение ресурса мембран обратного осмоса;
- регулярные протечки, коррозия трубопроводов, неисправности арматуры и насосного оборудования;
- образование отложений в котлах, теплообменниках, градирнях или технологическом оборудовании;
- необходимость постоянного ручного вмешательства операторов в работу автоматизированной системы;
- отсутствие доступных запасных частей, сервисной поддержки или актуальной технической документации;
- изменение состава воды в источнике, в том числе сезонное;
- изменение требований к качеству технологической воды;
- необходимость уменьшить объем сбросов, расход реагентов или другие эксплуатационные затраты;
- расширение производства или подключение новых потребителей воды.
Особенно показательный признак - постоянное ручное "спасение" системы. Если персоналу приходится регулярно корректировать дозирование, перезапускать насосы, вручную управлять промывками или обходить штатные алгоритмы автоматики, устойчивость водоподготовки уже во многом зависит от человеческого фактора.
Почему нельзя просто отключить старую ВПУ и установить новую
При реконструкции нового объекта последовательность кажется очевидной: установить оборудование, выполнить обвязку, подключить коммуникации и провести пусконаладочные работы. На действующем предприятии между демонтажем старого оборудования и запуском новой линии может возникнуть период, когда производство останется без подготовленной воды.
Даже относительно короткая остановка водоподготовки способна затронуть значительно больше процессов, чем непосредственно участок ВПУ. Подготовленная вода может одновременно использоваться несколькими производственными и инженерными потребителями.
Непрерывная подача воды может требоваться:
- для основного технологического процесса;
- для производства пищевой продукции и напитков;
- для котельных, парогенераторов и теплового оборудования;
- для подпитки оборотных систем охлаждения и градирен;
- для мойки технологического оборудования;
- для инженерной инфраструктуры предприятия;
- для хозяйственных и других вспомогательных потребителей.
Основной принцип модернизации без остановки производства
Сначала необходимо обеспечить управляемую подачу воды требуемого качества и производительности, затем поэтапно переключать потребителей на новую схему и только после подтверждения ее стабильной работы выводить из эксплуатации заменяемые узлы.
Поэтому реконструкция действующей водоподготовки начинается не с демонтажа оборудования. Сначала необходимо определить, какие потребители являются критическими, какой расход они требуют, насколько долго допускается отключение отдельных участков и каким способом будет обеспечиваться вода во время работ.
Какие задачи может решать модернизация водоподготовки
Модернизация не всегда означает полную замену станции. Иногда основная технологическая схема остается работоспособной, а проблема находится в одном или нескольких узлах. В других случаях требуется практически полностью перестроить ВПУ из-за роста производительности, изменения качества исходной воды или новых требований предприятия.
По результатам обследования может быть принято решение о реконструкции отдельных ступеней или всей системы.
Какие задачи может решать модернизация водоподготовки
Модернизация не всегда означает полную замену станции. Иногда основная технологическая схема остается работоспособной, а проблема находится в одном или нескольких узлах. В других случаях требуется перестроить ВПУ из-за роста производительности, изменения качества исходной воды или новых требований предприятия.
По результатам обследования определяется, какие элементы системы целесообразно сохранить, какие модернизировать, а какие необходимо заменить или дополнить.
Технологическая схема очистки
Модернизация умягчения, обезжелезивания, удаления марганца, предочистки и обратного осмоса, замена фильтрующих загрузок и ионообменных материалов.
Оборудование и инженерная обвязка
Замена или расширение насосных групп, трубопроводов, арматуры, клапанов, датчиков и накопительных емкостей.
Автоматизация и эксплуатация
Модернизация дозирования реагентов, автоматизация и диспетчеризация ВПУ, оптимизация промывок, регенераций и рабочих режимов оборудования.
Производительность и надежность
Увеличение производительности станции, подключение новых потребителей, создание резервных линий и подготовка временных схем для реконструкции без остановки производства.
Цель реконструкции - не заменить максимальное количество оборудования. Необходимо найти узлы, которые ограничивают производительность, ухудшают качество воды, увеличивают эксплуатационные расходы или создают риск для непрерывной работы предприятия.
При этом цель реконструкции - не заменить максимальное количество оборудования. Необходимо определить узлы, которые ограничивают производительность, ухудшают качество воды, увеличивают эксплуатационные расходы или создают риск для непрерывной работы предприятия.
Модернизация начинается с обследования действующей системы
Чтобы определить, какие узлы необходимо сохранить, заменить или дополнить, сначала оценивают фактическую работу существующей ВПУ. Для проекта важны не только паспортные характеристики оборудования, но и реальный расход воды, пиковые нагрузки, качество воды на разных ступенях, состояние трубопроводов, логика автоматики и доступные точки подключения.
Одновременно необходимо понять, каким образом предприятие будет получать подготовленную воду во время монтажных и пусконаладочных работ. Для одного объекта достаточно накопительного запаса воды, для другого потребуется резервная линия, временный байпас или отдельная модульная установка.
Поэтому следующий этап - разработка инженерного сценария модернизации: от обследования и анализа воды до временной схемы, монтажа новой линии, поэтапного переключения и подтверждения требуемых параметров после запуска.
Этапы модернизации водоподготовки без остановки производства
Для действующего предприятия недостаточно спроектировать новую технологическую схему. Необходимо определить последовательность работ, при которой производство продолжит получать воду в период монтажа, подключения и пусконаладки.
Поэтому проект реконструкции включает не только подбор оборудования, но и обследование существующей ВПУ, анализ фактического потребления, временную схему водоснабжения, точки подключения, порядок переключений и резервный сценарий на случай отклонения от запланированного графика.
1. Обследование и аудит действующей системы
Первый этап модернизации - техническое обследование объекта. Старые схемы, паспорта оборудования и проектная документация помогают понять исходную конфигурацию, но не всегда отражают фактическое состояние системы после нескольких лет эксплуатации, ремонтов и изменений производственной нагрузки.
Поэтому важно оценивать ВПУ непосредственно в рабочих условиях. Во время обследования специалисты анализируют:
- актуальное качество исходной воды;
- параметры воды после существующей очистки;
- средний и максимальный расход;
- работу отдельных технологических ступеней;
- давление, расход и перепады давления;
- частоту промывок и регенераций;
- расход соли и реагентов;
- состояние мембран и фильтрующих загрузок;
- работу насосного оборудования;
- состояние трубопроводов и арматуры;
- логику действующей автоматики;
- существующие резервные линии;
- доступные точки подключения;
- условия для монтажа нового оборудования.
Отдельно оцениваются помещение и площадка: доступные площади, высота, проходы, возможность заноса оборудования, расположение инженерных сетей и возможность провести часть работ рядом с действующей системой.
Выездное обследование особенно важно при реконструкции. Фактическая конфигурация действующей ВПУ может отличаться от старых чертежей: за годы эксплуатации меняются трубопроводы, насосы, арматура, точки подключения и алгоритмы управления. Эти особенности напрямую влияют на сценарий переключения.
2. Анализ исходной воды и определение требуемых параметров
Новую систему нельзя рассчитывать только по анализу, который выполнялся при запуске существующей ВПУ несколько лет назад. Состав воды может изменяться из-за сезона, состояния источника, режима эксплуатации скважин или других факторов.
Особенно заметны изменения для поверхностных источников, где на качество воды могут влиять паводковые периоды и сезонные колебания. Но и состав подземной воды не следует считать абсолютно неизменным.
После получения актуальных данных определяются:
- требования производства к подготовленной воде;
- расчетная производительность новой системы;
- пиковое потребление;
- допустимые колебания параметров;
- критические показатели для технологического оборудования;
- необходимость резервирования отдельных узлов;
- условия перехода со старой системы на новую.
3. Проектируем не только новую ВПУ, но и путь перехода на нее
До начала монтажных работ необходимо определить, как предприятие будет получать воду на каждом этапе реконструкции. Основной сценарий переключения дополняется резервным вариантом на случай, если монтаж или пусконаладка потребуют больше времени, чем планировалось.
Сценарий модернизации должен заранее отвечать на практические вопросы:
- какая часть действующей ВПУ продолжит работать во время монтажа;
- какие узлы можно отключать поочередно;
- сколько времени допустимо работать без отдельной ступени очистки;
- какой запас подготовленной воды необходимо создать;
- потребуется ли временная установка водоподготовки;
- где будут подключены временные трубопроводы;
- как будет организовано электропитание временного оборудования;
- какие работы необходимо выполнить в технологическое окно;
- как контролируется качество воды во время переключения;
- можно ли при необходимости вернуться на прежнюю схему.
Такой план позволяет заранее разделить работы на те, которые можно выполнить без вмешательства в действующую ВПУ, и операции, непосредственно связанные с остановкой и переключением отдельных узлов.
4. Новую линию готовят до отключения старой
Чем больше монтажных операций можно выполнить до вмешательства в действующую ВПУ, тем меньше технологическое окно, необходимое для окончательного переключения.
Новое оборудование по возможности предварительно собирают, выполняют трубопроводную обвязку, устанавливают шкафы управления, готовят кабельные линии и проверяют отдельные узлы до подключения к существующим коммуникациям.
Для реконструкции особенно удобны модульные и контейнерные решения. Значительная часть оборудования может быть собрана заранее, а на объекте останется установить модуль, подключить коммуникации и выполнить пусконаладочные работы.
В зависимости от проекта для сокращения объема монтажных работ непосредственно на действующем производстве могут использоваться предварительно собранные технологические блоки, насосные модули, шкафы автоматики, байпасные линии и временные трубопроводы.
Как выглядит общий сценарий перехода на новую систему
Конкретная последовательность определяется проектом, однако общий принцип реконструкции можно представить следующим образом:
Система продолжает обеспечивать производство водой.
Подготавливается временный контур или необходимый запас воды.
Оборудование монтируется с минимальным вмешательством в работающую ВПУ.
Проверяются оборудование, автоматика и рабочие режимы.
Потребители поэтапно переводятся на новую схему.
Старая линия выводится после подтверждения стабильной работы.
5. Временная схема водоподготовки на период реконструкции
Если действующее оборудование необходимо отключить до готовности постоянной линии, предусматривается временная схема. Ее задача - обеспечить производство согласованным объемом воды с параметрами, достаточными для безопасной работы критических потребителей.
Временная система не обязательно полностью повторяет постоянную ВПУ. Ее состав определяется тем, какие процессы должны продолжать работу во время реконструкции и какое качество воды им необходимо.
Резервная существующая линия
Используется, если на предприятии уже предусмотрен дублирующий контур с достаточной фактической производительностью.
Временный байпас
Позволяет временно исключить из схемы отдельный модернизируемый узел, если такое переключение допустимо по требованиям к воде.
Модульная установка
Отдельная временная система может обеспечивать критических потребителей на период демонтажа, монтажа и пусконаладки.
Контейнерная водоподготовка
Значительная часть оборудования размещается в готовом модуле, который устанавливается рядом с действующим объектом.
Накопительный запас воды
Подходит для короткого технологического окна, если объем накопленной воды покрывает потребление на период переключения.
Поочередная реконструкция линий
При нескольких параллельных контурах часть оборудования продолжает работать, пока другая линия модернизируется.
Временную схему также необходимо рассчитывать. Недостаточно подобрать оборудование только по среднему расходу. Нужно учитывать максимальное часовое потребление, необходимый запас воды, качество на выходе, доступное электроснабжение, дренаж, реагенты и возможность подключения к существующим коммуникациям.
6. Поэтапное переключение оборудования и потребителей
После готовности новой линии начинается наиболее ответственный этап - ее включение в существующую технологическую схему. По возможности переключение выполняется не всей системой одновременно, а отдельными узлами и контурами.
Например, сначала может быть введена новая предварительная очистка, затем система умягчения, мембранная установка, накопительная емкость, насосная группа и автоматика. Реальная последовательность зависит от конфигурации объекта.
Перед каждым переключением проверяются:
- готовность трубопроводной обвязки;
- положение и работоспособность арматуры;
- электропитание оборудования;
- системы управления и сигнализации;
- направление технологических потоков;
- герметичность соединений;
- наличие необходимых реагентов;
- запас воды в накопительных емкостях;
- готовность операторов;
- возможность оперативного контроля качества воды.
Старые узлы не следует демонтировать сразу после появления воды на выходе новой установки. Сначала необходимо убедиться, что новая система стабильно работает в требуемом диапазоне нагрузок.
7. Пусконаладка и подтверждение результата
Пусконаладочные работы завершают техническое переключение, но их задача не ограничивается проверкой запуска насосов и прохождения воды через оборудование. Необходимо настроить рабочие режимы и убедиться, что система обеспечивает требуемую производительность и качество воды.
После монтажа выполняются необходимые промывки, настройка оборудования, проверка автоматики, рабочих и аварийных алгоритмов, а также контроль параметров воды.
В проектах ТАТГЛАВПРОГРЕСС характеристики исходной воды и требуемые показатели подготовленной воды фиксируются на этапе разработки решения. После завершения пусконаладки результат может подтверждаться лабораторными исследованиями.
После запуска персоналу передаются
- технологическая схема водоподготовки;
- инструкции по эксплуатации оборудования;
- регламенты обслуживания и промывок;
- паспорта оборудования;
- перечень контролируемых параметров;
- алгоритмы действий при отклонениях;
- информация для дальнейшего сервисного сопровождения.
Специалисты ТАТГЛАВПРОГРЕСС также проводят обучение персонала, которому предстоит эксплуатировать модернизированную систему.
Что может пойти не по плану при реконструкции
Даже подробно разработанный сценарий модернизации должен учитывать возможные отклонения. На действующем предприятии во время работ могут обнаружиться скрытая коррозия трубопроводов, неисправная арматура, несоответствие старой документации фактической обвязке или недостаточная производительность временной линии.
Поэтому следующий этап подготовки проекта - оценка основных рисков, резервных сценариев и экономического эффекта модернизации. Это позволяет рассматривать реконструкцию не только как техническую замену оборудования, но и как управляемый инвестиционный проект.
Главные риски модернизации действующей водоподготовки
При реконструкции действующей ВПУ часть сложностей невозможно увидеть только по старой проектной документации. Реальное состояние трубопроводов, арматуры, оборудования и автоматики становится понятно после обследования, а иногда - уже во время подключения новых узлов.
Поэтому задача инженерного сценария состоит не в том, чтобы исключить абсолютно все неопределенности, а в том, чтобы заранее определить критические риски и предусмотреть действия на случай их возникновения.
Неактуальный анализ исходной воды
Старые результаты анализа могут не учитывать сезонные изменения, состояние источника или фактические условия его эксплуатации.
Что предусмотреть: получить актуальный анализ, сопоставить его с архивными данными и учитывать возможный диапазон изменения критических показателей.
Недостаточная производительность временной схемы
Установка может покрывать средний расход воды, но не обеспечить производство в период максимального потребления.
Что предусмотреть: учитывать пиковый часовой расход, график потребления и необходимый накопительный запас воды.
Скрытые проблемы старой инфраструктуры
Коррозия, изношенная арматура, загрязненные трубопроводы и расхождения с документацией могут обнаружиться при подключении.
Что предусмотреть: обследовать критические трассы, определить альтернативные точки подключения и подготовить резерв материалов для монтажных работ.
Отклонение качества воды после переключения
После монтажа новая линия требует промывки, настройки рабочих режимов и выхода на стабильные показатели.
Что предусмотреть: не подавать воду критическим потребителям до завершения необходимых проверок и подтверждения контролируемых параметров.
Ошибки автоматики и человеческий фактор
Даже исправное оборудование не обеспечит устойчивую работу, если алгоритмы управления не настроены, а персонал не знает, как действовать при отклонениях.
Что предусмотреть: функциональные испытания автоматики, проверку датчиков, обучение операторов и понятные алгоритмы действий после запуска.
Отсутствие резервного сценария
План, в котором предусмотрено только успешное переключение в расчетное время, недостаточен для действующего производства.
Что предусмотреть: возможность временного возврата на прежнюю схему, резерв воды, байпас или другой вариант поддержания критических потребителей.
Когда перед модернизацией нужна пилотная установка
Иногда реконструкция связана не только с заменой изношенного оборудования, но и с изменением самой технологии очистки. В такой ситуации результаты расчета можно дополнительно проверить на реальной воде предприятия до создания полномасштабной системы.
Пилотная установка позволяет оценить выбранную технологию непосредственно на объекте и получить фактические данные для дальнейшего проектирования.
Как оценить экономический эффект модернизации
Экономику реконструкции неправильно оценивать только по стоимости нового оборудования или экономии одного реагента. Необходимо сравнивать эксплуатацию действующей системы с затратами и результатом после модернизации.
Снижение избыточного расхода воды и объема сбросов.
Оптимизация регенераций, дозирования и рабочих режимов.
Увеличение срока службы мембран, загрузок и защищаемого оборудования.
Снижение аварийных вмешательств и риска остановки производства.
В расчет также могут входить электроэнергия, тепловые потери, трудозатраты персонала, частота сервисных работ и стоимость технологических последствий при нестабильном качестве воды.
Поэтому перед реконструкцией имеет смысл искать не самое дешевое оборудование, а технические решения, которые устраняют причины повышенных эксплуатационных затрат.
Результат модернизации - управляемая работа системы
Цель реконструкции состоит не просто в установке нового оборудования. После переключения предприятие должно получить систему, способную обеспечивать расчетную производительность и требуемые параметры подготовленной воды в предусмотренных проектом режимах.
Одновременно важно снизить зависимость от постоянных ручных корректировок, аварийных ремонтов и нештатных решений операторов. Для этого оборудование, автоматика и технологические режимы рассматриваются как единая система.
После запуска персонал получает необходимую документацию и проходит обучение работе с модернизированной ВПУ. Далее система может обслуживаться в рамках планового сервисного сопровождения.
Модернизация водоподготовки силами ТАТГЛАВПРОГРЕСС
При реконструкции действующего предприятия необходимо связать в одном проекте технологию очистки воды, существующую инфраструктуру, монтаж, автоматизацию и последовательность переключения.
ТАТГЛАВПРОГРЕСС выполняет полный цикл работ по промышленной водоподготовке - от обследования действующей системы до ввода модернизированной ВПУ в эксплуатацию и дальнейшего сервиса.
Оцениваем действующую технологию, оборудование, коммуникации и реальные режимы работы.
Разрабатываем новую схему и сценарий перехода с учетом требований производства.
Подбираем оборудование, автоматику, арматуру и необходимые технологические узлы.
Организуем установку и подключение оборудования по согласованному сценарию.
Настраиваем рабочие режимы, автоматику и контролируем параметры после запуска.
Обучаем персонал и сопровождаем оборудование после ввода в эксплуатацию.
Частые вопросы о модернизации водоподготовки
Можно ли модернизировать ВПУ без полной остановки производства?
Во многих проектах это возможно. Сценарий зависит от существующей схемы, требуемого расхода воды, наличия резервных линий, накопительных емкостей и допустимых технологических окон. Для непрерывного снабжения может использоваться временный контур или отдельная установка.
Обязательно ли полностью менять существующую станцию?
Нет. После обследования может оказаться, что часть оборудования остается работоспособной и соответствует новым требованиям. В таком случае модернизируются только узлы, ограничивающие производительность, качество воды или надежность системы.
Что такое временная схема водоподготовки?
Это решение, которое обеспечивает необходимые потребители водой на период реконструкции. В зависимости от объекта это может быть резервная линия, байпас, накопительный запас, модульная или контейнерная установка.
Какие данные нужны для начала модернизации?
В первую очередь необходимы сведения о действующей ВПУ, актуальный анализ исходной воды, требования к подготовленной воде, производительность и режим потребления. При реконструкции также важно обследовать объект и существующие коммуникации.
Можно ли увеличить производительность существующей ВПУ?
Возможность увеличения производительности определяется после обследования. Иногда достаточно расширить отдельную ступень, добавить параллельную линию или модернизировать узел, который ограничивает производительность всей системы.
Когда требуется пилотное тестирование?
Оно особенно полезно при сложном или нестабильном составе воды, применении новой технологической схемы и в ситуациях, когда результат необходимо проверить на реальной воде до масштабирования решения.
Как проверяется результат после модернизации?
Во время пусконаладки проверяются производительность, технологические режимы, работа автоматики и параметры подготовленной воды. Требуемые показатели определяются проектом и могут дополнительно подтверждаться лабораторными исследованиями.
Получите аудит и план модернизации водоподготовки
Если действующая ВПУ не обеспечивает требуемую производительность, растут расходы на реагенты и обслуживание, оборудование требует постоянного вмешательства или предприятие планирует расширение, специалисты ТАТГЛАВПРОГРЕСС обследуют систему и разработают технический сценарий реконструкции.
Определим состояние оборудования, требования к новой системе, возможные временные схемы, последовательность переключения и состав оборудования для модернизации.
Обсудить модернизацию ВПУ
